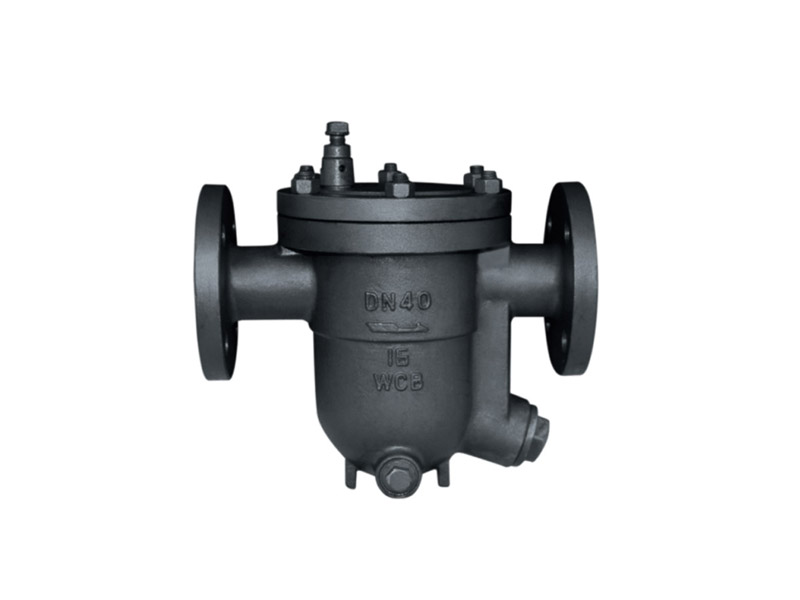

产品名称:自由浮球式法兰疏水阀CS41H

产品名称:浮球式疏水阀

产品型号:CS41H

使用介质:饱和蒸汽 凝结水

自由浮球式疏水阀概述:

自由浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,疏水阀内部带有Y系列自动排空气装置,非常灵敏,能自动排空气,工作质量高。

设备刚启动工作时,管道内的空气经过Y系列自动排空气装置排出,低温凝结水进入疏水阀内,凝结水的液位上升,浮球上升,阀门开启,凝结水迅速排出,蒸汽很快进入设备,设备迅速升温,Y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。疏水阀开始正常工作,浮球随凝结水液位升降,阻汽排水。自由浮球式疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏,节能效果好。小工作压力0.01Mpa,从0.01Mpa至高使用压力范围之内不受温度和工作压力波动的影响,连续排水。能排饱和温度凝结水,小过冷度为0℃,加热设备里不存水,能使加热设备达到佳换热效率。背压率大于85%,是生产工艺加热设备的选择。

自由浮球式蒸汽疏水阀,由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。自由浮球式蒸汽疏水阀的独特优点:是选用内置排空气阀,非常灵敏,工作质量高,能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,小过冷度为 0℃ ,能使加热设备达到佳工作效率;它的低工作压力 0.01Mpa ,大背压率85% 。

自由浮球式蒸汽疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备的选择。

自由浮球式疏水阀规格及技术参数 :

公称通径( DN ): 15-150 ;

公称压力( PN ): 1.6-4.0Mpa ;

高工作压力 (PMO) : 0.2-1.6 Mpa ;

高工作温度 (TMO) : 350 ℃;

工作介质:蒸汽凝结水;

无负荷漏气率小于 3% ;过冷度 0.5%

自由浮球式疏水阀工作原理 :

自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。
